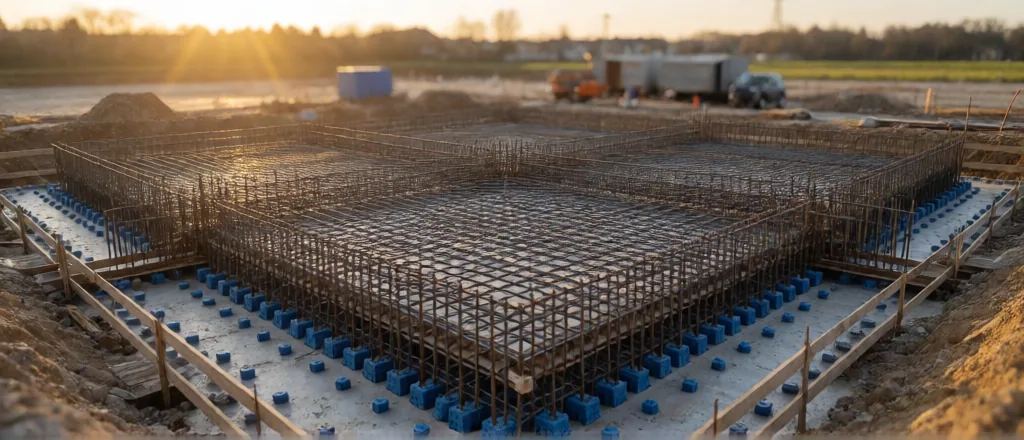

Армирование фундаментной плиты: нижняя и верхняя сетки
Практика армирования строится на трех параметрах: проектный защитный слой, посадка фиксатора на стержень и устойчивость каркаса при бетонировании. В материале — нормативные ссылки и рабочие цифры расхода для профессионалов строительного сектора.
Содержание:
Назначение и область применения
Фиксатор решает задачу удержания арматурного каркаса в проектном положении на всех операциях: вязка, подача смеси, вибрирование. Геометрия опорной части задает защитный слой, посадочная часть исключает смещение по стержню. Применение: плиты перекрытий, стяжки полов.
Целевая аудитория материала — проектировщики, инженеры ПТО и производители работ: подбор по проектным значениям, контроль до бетонирования, документирование по СП 70.13330.
Нормативные требования
Минимальные толщины защитного слоя (СП 63.13330.2018)
| Конструкция | Слой |
|---|---|
| Плиты перекрытий (закрытые помещения) | 20 мм |
| Балки, колонны | 20 мм и ≥ Ø стержня |
| Фундаментные плиты (с подготовкой) | 40 мм |
| Фундаментные плиты (без подготовки) | 70 мм |
| Буронабивные сваи без обсадной трубы | 70–100 мм |
Базовые документы: СП 63.13330.2018 (требования к защитному слою и анкеровке), СП 70.13330.2012 (производство арматурных работ и освидетельствование), СП 28.13330.2017 (защита от коррозии). Для свай — СП 24.13330.2021, для опалубки — ГОСТ Р 52085-2003.
Допуски при приемке: защитный слой контролируется прибором или визуально-измерительным методом; отклонение в минус при слоях до 40 мм — не более 5 мм. Результат освидетельствования фиксируется актом до подачи смеси.
Как подобрать серию
Совместимость серий с конструкциями
| Конструкция | Серия | Слой |
|---|---|---|
| Плита перекрытия, нижняя сетка | Стульчик 15–40, Елочка ФУ | 15–40 мм |
| Фундаментная плита | Кубик 35–80, Опора усиленная | 40–80 мм |
| Стена, колонна | Звездочка, Турецкая стойка, ФТ | по грани |
| Сваи | Кольцевые 15/20–15/35 | 70–100 мм |
| Две сетки перекрытия | Многоуровневые 35/45–285/295 | расстояние между сетками |
| Слабые грунты | ФС 30–55 + опора на сыпучие | 30–55 мм |
Алгоритм подбора: (1) из проекта берутся защитные слои по всем конструкциям; (2) по таблице совместимости назначается серия; (3) по шагу расстановки считается расход; (4) по расходу формируется заявка с запасом 5–10 % на потери. Универсальный фиксатор на все конструкции дает перерасход — легкая серия на фундаменте разрушается, тяжелая на перекрытии стоит втрое дороже.
Монтаж и расход
Ориентировочный расход фиксаторов
| Конструкция | Шаг, мм | Расход, шт/м² |
|---|---|---|
| Плита перекрытия (сетка) | 800–1000 | 3–4 |
| Фундаментная плита | 800–1000 | 3–4 |
| Стена (по вертикали) | 600–800 | 2–3 на стержень |
| Колонна | 600–800 | 8–12 на элемент |
| Свая (кольца) | 1000–1500 по длине | 6 шт/кольцо |
Монтаж ведется до укладки смеси. Нижняя сетка — на опоры с шагом 800–1000 мм по двум направлениям; вертикальные грани — на хомуты с шагом 600–800 мм. У сопряжений и бортов опалубки шаг сокращается на 20–30 %. Расчет на захватку 60 м² при шаге 900 мм: 60 / 0,9² ≈ 74 шт на сетку, с запасом 5 % — 78 шт.
Важно: опирание сетки на обрезки арматуры, кирпич или деревянные бруски — типовое основание для замечаний и переделок: металл корродирует в защитном слое, дерево дает непредсказуемую осадку.
Контроль и приемка
Контроль до бетонирования по СП 70.13330: отметки сетки (правило или нивелир), посадка фиксаторов, отсутствие контакта каркаса с палубой. Замер защитного слоя — прибором типа ИПС-МГ4 или визуально-измерительным методом. Акт освидетельствования скрытых работ подписывается до бетонирования.
Топ причин замечаний технадзора: оголение арматуры на гранях, опирание на подручные материалы, превышение шага расстановки, разрушение опор под верхней сеткой. Каждая причина закрывается подбором серии и контролем расстановки.
Сравнение вариантов
Сравнение ведется по пяти параметрам: допускаемая нагрузка на опору, диапазон посадочных диаметров, защитный слой, расход на м² и стоимость. Для фундаментных плит приоритет — несущая способность, для перекрытий — расход, для стен и колонн — стабильность геометрии при вибрировании. Детальная таблица соответствия — в каталоге.
Частые вопросы
“защитный слой фундаментной плиты? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
фиксаторы для фундамента? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
две сетки фундаментной плиты”? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
См. также: серия в каталоге производителя
Полезные материалы по теме
Использованные нормативные документы
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 24.13330.2021 «Свайные фундаменты»
- ГОСТ 10922-2012 «Арматурные и закладные изделия»
- ГОСТ Р 52085-2003 «Опалубка. Общие технические условия»
- ГОСТ 31938-2012 «Арматура композитная полимерная»
