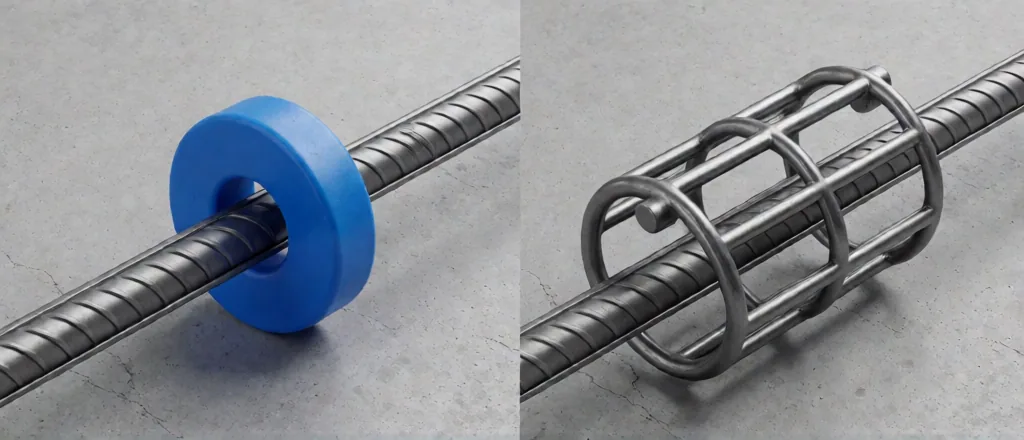

Кольцевой фиксатор или сварные центраторы: чем центровать каркас сваи
Практика армирования строится на трех параметрах: проектный защитный слой, посадка фиксатора на стержень и устойчивость каркаса при бетонировании. В материале — нормативные ссылки и рабочие цифры расхода для профессионалов строительного сектора.
Содержание:
Назначение и область применения
Фиксатор решает задачу удержания арматурного каркаса в проектном положении на всех операциях: вязка, подача смеси, вибрирование. Геометрия опорной части задает защитный слой, посадочная часть исключает смещение по стержню. Применение: плиты перекрытий, стяжки полов.
Целевая аудитория материала — проектировщики, инженеры ПТО и производители работ: подбор по проектным значениям, контроль до бетонирования, документирование по СП 70.13330.
Сравнение вариантов
Сравнение ведется по пяти параметрам: допускаемая нагрузка на опору, диапазон посадочных диаметров, защитный слой, расход на м² и стоимость. Для фундаментных плит приоритет — несущая способность, для перекрытий — расход, для стен и колонн — стабильность геометрии при вибрировании. Детальная таблица соответствия — в каталоге.
Нормативные требования
Минимальные толщины защитного слоя (СП 63.13330.2018)
| Конструкция | Слой |
|---|---|
| Плиты перекрытий (закрытые помещения) | 20 мм |
| Балки, колонны | 20 мм и ≥ Ø стержня |
| Фундаментные плиты (с подготовкой) | 40 мм |
| Фундаментные плиты (без подготовки) | 70 мм |
| Буронабивные сваи без обсадной трубы | 70–100 мм |
Базовые документы: СП 63.13330.2018 (требования к защитному слою и анкеровке), СП 70.13330.2012 (производство арматурных работ и освидетельствование), СП 28.13330.2017 (защита от коррозии). Для свай — СП 24.13330.2021, для опалубки — ГОСТ Р 52085-2003.
Допуски при приемке: защитный слой контролируется прибором или визуально-измерительным методом; отклонение в минус при слоях до 40 мм — не более 5 мм. Результат освидетельствования фиксируется актом до подачи смеси.
Контроль и приемка
Контроль до бетонирования по СП 70.13330: отметки сетки (правило или нивелир), посадка фиксаторов, отсутствие контакта каркаса с палубой. Замер защитного слоя — прибором типа ИПС-МГ4 или визуально-измерительным методом. Акт освидетельствования скрытых работ подписывается до бетонирования.
Топ причин замечаний технадзора: оголение арматуры на гранях, опирание на подручные материалы, превышение шага расстановки, разрушение опор под верхней сеткой. Каждая причина закрывается подбором серии и контролем расстановки.
Выводы
Подытоживая: защитный слой задается геометрией фиксатора, а не прочностью опоры; расход при шаге 800–1000 мм — 3–4 шт/м² на сетку; приемка — актом освидетельствования до бетонирования. Подобрать серию под проект: каталог продукции.
Частые вопросы
“чем центровать каркас сваи? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
центратор или кольцо? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
защита каркаса сваи”? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
См. также: серия в каталоге производителя
Полезные материалы по теме
Использованные нормативные документы
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 24.13330.2021 «Свайные фундаменты»
- ГОСТ 10922-2012 «Арматурные и закладные изделия»
- ГОСТ Р 52085-2003 «Опалубка. Общие технические условия»
- ГОСТ 31938-2012 «Арматура композитная полимерная»
Подобрать фиксаторы под проект и запросить прайс: каталог продукции. Оптовые партии по спецификации объекта, отгрузка по РФ.
Дополнительно: практика применения
Сварной центратор — металлический элемент, привариваемый к каркасу: надежная фиксация, но контакт металла с бетоном без защитного слоя — точка коррозии, и после бетонирования элемент остается в конструкции. Пластиковое кольцо ставится без сварки, инертно в щелочной среде, снимается после распалубки обсадной трубы (если применимо) и допускает повторное использование. Практический критерий выбора: для ответственных свай с контролем защитного слоя — кольца; где сварка допустима проектом и требуется жесткая фиксация — сварные центраторы.
Дополнительно: практика применения
Сварной центратор требует сварочных работ на площадке: квалифицированный сварщик, контроль швов, проверка на подрез. Пластиковое кольцо ставится звеном армирования без допусков к сварочным работам. Экономика узла: кольцо переиспользуется при обсадке, сварной центратор остается в конструкции. Для свай с агрессивной средой контакт металла без защитного слоя — точка коррозии. Комбинированная практика: кольца на посадку по длине каркаса, сварные центраторы в верхней зоне с повышенными требованиями к соосности.
