Практика армирования строится на трех параметрах: проектный защитный слой, посадка фиксатора на стержень и устойчивость каркаса при бетонировании. В материале — нормативные ссылки и рабочие цифры расхода для профессионалов строительного сектора.

Содержание:

Назначение и область применения
Нормативные требования
Как подобрать серию
Монтаж и расход
Контроль и приемка
Сравнение вариантов

Назначение и область применения

Фиксатор решает задачу удержания арматурного каркаса в проектном положении на всех операциях: вязка, подача смеси, вибрирование. Геометрия опорной части задает защитный слой, посадочная часть исключает смещение по стержню. Применение: плиты перекрытий, стяжки полов.

Целевая аудитория материала — проектировщики, инженеры ПТО и производители работ: подбор по проектным значениям, контроль до бетонирования, документирование по СП 70.13330.

Нормативные требования

Минимальные толщины защитного слоя (СП 63.13330.2018)

Конструкция	Слой
Плиты перекрытий (закрытые помещения)	20 мм
Балки, колонны	20 мм и ≥ Ø стержня
Фундаментные плиты (с подготовкой)	40 мм
Фундаментные плиты (без подготовки)	70 мм
Буронабивные сваи без обсадной трубы	70–100 мм

Базовые документы: СП 63.13330.2018 (требования к защитному слою и анкеровке), СП 70.13330.2012 (производство арматурных работ и освидетельствование), СП 28.13330.2017 (защита от коррозии). Для свай — СП 24.13330.2021, для опалубки — ГОСТ Р 52085-2003.

Допуски при приемке: защитный слой контролируется прибором или визуально-измерительным методом; отклонение в минус при слоях до 40 мм — не более 5 мм. Результат освидетельствования фиксируется актом до подачи смеси.

Как подобрать серию

Совместимость серий с конструкциями

Конструкция	Серия	Слой
Плита перекрытия, нижняя сетка	Стульчик 15–40, Елочка ФУ	15–40 мм
Фундаментная плита	Кубик 35–80, Опора усиленная	40–80 мм
Стена, колонна	Звездочка, Турецкая стойка, ФТ	по грани
Сваи	Кольцевые 15/20–15/35	70–100 мм
Две сетки перекрытия	Многоуровневые 35/45–285/295	расстояние между сетками
Слабые грунты	ФС 30–55 + опора на сыпучие	30–55 мм

Алгоритм подбора: (1) из проекта берутся защитные слои по всем конструкциям; (2) по таблице совместимости назначается серия; (3) по шагу расстановки считается расход; (4) по расходу формируется заявка с запасом 5–10 % на потери. Универсальный фиксатор на все конструкции дает перерасход — легкая серия на фундаменте разрушается, тяжелая на перекрытии стоит втрое дороже.

Монтаж и расход

Ориентировочный расход фиксаторов

Конструкция	Шаг, мм	Расход, шт/м²
Плита перекрытия (сетка)	800–1000	3–4
Фундаментная плита	800–1000	3–4
Стена (по вертикали)	600–800	2–3 на стержень
Колонна	600–800	8–12 на элемент
Свая (кольца)	1000–1500 по длине	6 шт/кольцо

Монтаж ведется до укладки смеси. Нижняя сетка — на опоры с шагом 800–1000 мм по двум направлениям; вертикальные грани — на хомуты с шагом 600–800 мм. У сопряжений и бортов опалубки шаг сокращается на 20–30 %. Расчет на захватку 60 м² при шаге 900 мм: 60 / 0,9² ≈ 74 шт на сетку, с запасом 5 % — 78 шт.

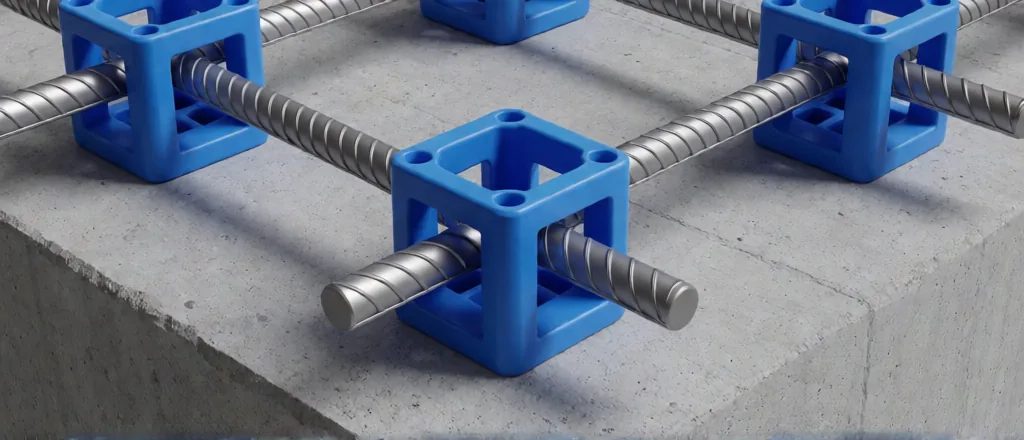

Расход фиксаторов на м²: сводные таблицы

Важно: опирание сетки на обрезки арматуры, кирпич или деревянные бруски — типовое основание для замечаний и переделок: металл корродирует в защитном слое, дерево дает непредсказуемую осадку.

Контроль и приемка

Контроль до бетонирования по СП 70.13330: отметки сетки (правило или нивелир), посадка фиксаторов, отсутствие контакта каркаса с палубой. Замер защитного слоя — прибором типа ИПС-МГ4 или визуально-измерительным методом. Акт освидетельствования скрытых работ подписывается до бетонирования.

Топ причин замечаний технадзора: оголение арматуры на гранях, опирание на подручные материалы, превышение шага расстановки, разрушение опор под верхней сеткой. Каждая причина закрывается подбором серии и контролем расстановки.

Сравнение вариантов

Сравнение ведется по пяти параметрам: допускаемая нагрузка на опору, диапазон посадочных диаметров, защитный слой, расход на м² и стоимость. Для фундаментных плит приоритет — несущая способность, для перекрытий — расход, для стен и колонн — стабильность геометрии при вибрировании. Детальная таблица соответствия — в каталоге.

Частые вопросы

“нормы расхода фиксаторов? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.

расход на плиту и стену? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.

расход фиксаторов таблица”? Ответ зависит от проектных значений защитного слоя и диаметров каркаса: подбор серии ведется по таблице совместимости, расход — по шагу расстановки. Базовые значения по СП 63.13330: 20 мм для перекрытий, 40–70 мм для фундаментов, 70–100 мм для свай.
